Podstawy

  • NetModeller.FTTH v5 jest dedykowanym narzędziem do szybkiego, automatycznego i optymalnego kosztowo modelowania sieci FTTH.
  • Algorytmy NetModeller dla trasowania oparte są na optymalizacji kosztów, co odzwierciedla:
    • koszty CAPEX (kapitałowe) i OPEX (utrzymanie)
    • preferowane materiały i technologie
    • specyficzne wymagania klienta w zakresie projektowania FTTH
    • decyzje biznesowe
    • koszty związane z przeszkodami terenowymi lub długimi procesami administracyjnymi

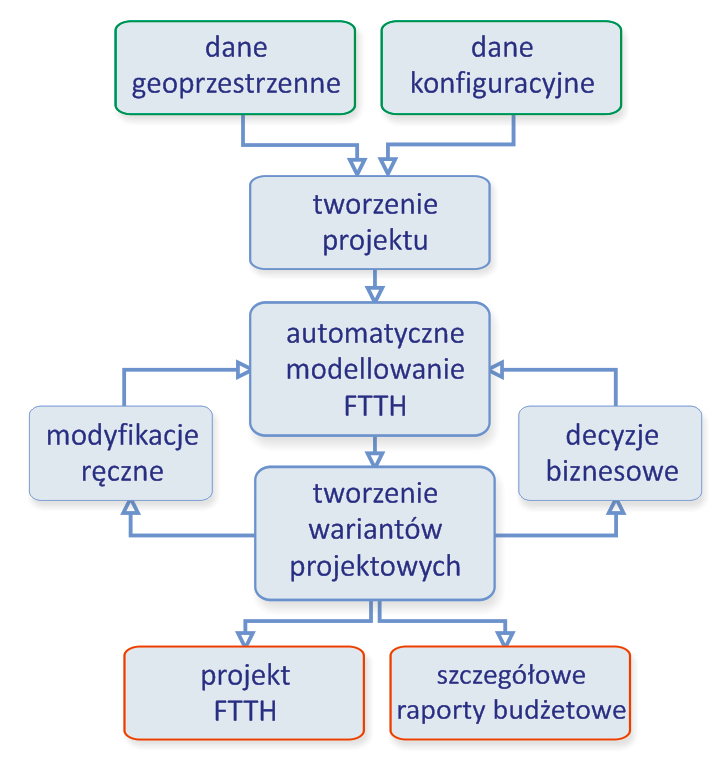

  • NetModeller może dostarczyć zindywidualizowaną koncepcję sieci ze szczegółowym budżetem jak również projekt sieci FTTH.
  • Wszystkie operacje i obliczenia wymagające dużej mocy obliczeniowej są wykonywane na serwerach w chmurze, a QGIS z wtyczką NetModeller służy jako interfejs do pracy dla użytkowników.

Efektywność kosztowa

  • NetModeller wylicza koszt każdego elementu sieci FTTH włącznie z materiałem, usługami (m.in. zakup map, projektowanie, kopanie, układanie rurażu, wdmuchiwanie kabli, spawanie włókien itd.) Użytkownik może indywidualizować poziom szczegółowości budżetu nawet do najdrobniejszych elementów.
  • NetModeller wylicza dynamicznie (po usunięciu poprzedniego kawałka sieci) łączne i przyrostowe koszty całej modelowanej sieci FTTH jak również każdego segmentu sieci oddzielnie.
  • Użytkownik może użyć NetModeller do automatycznego wybrania HP (gospodarstw domowych) o najmniejszym koszcie dotarcia lub samemu wyłączyć najbardziej kosztowne HP lub samemu wybrać poszczególne grupy adresów do trasowania sieci
  • Użytkownik może szybko i efektywnie tworzyć kolejne scenariusze budowy sieci w tym samym terenie:
    • Różne ilości HP do pokrycia
    • Używanie kanalizacji kontra używanie sieci napowietrznych kontra mix technologiczny
    • Różne założenia odnośnie zajętości włókien w kablu i rezerw długościowych

Moduły

  • NetModeller wspiera:
    • Modelowanie P2MP i P2P sieci PON FTTH zarówno od podstaw jak i z wykorzystaniem istniejącej infrastruktury, zarówno w terenach miejskich, podmiejskich jak i wiejskich
    • Estymację kosztów budowy sieci w zakresie kosztów kapitałowych jak i operacyjnych (CAPEX i OPEX)
  • Moduł pakietów danych - zawiera zakres różnych danych do wykorzystania w projektach m.in.
    • Infrastruktura: kanalizację, sieci napowietrzne, sieci drogowe
    • Węzły: studnie, słupy, OLT, szafy, mufy
    • Adresy pocztowe
    • Jednostki budżetowe i inne słowniki pozwalające na indywidualizację projektów m.in. typy kabli światłowodowych, spliterów, muf, szaf, OLTów
  • Moduł projektowy – pozwala na tworzenie koncepcji/projektów sieci w szybki i powtarzalny sposób, który może być modyfikowany do potrzeb klienta (np. 1000 adresów w około 3-6 minut w zależności od gęstości infrastruktury).

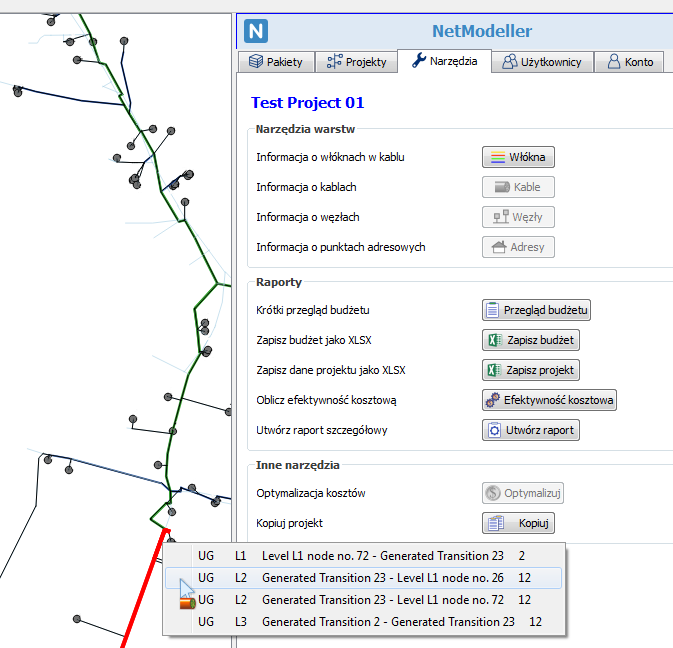

  • Moduł narzędzi umożliwia:
    • Wizualizację efektywności kosztowej sieci
    • Indywidualizację warstwy prezentacyjnej projektu
    • Eksport danych w postaci wektorowej lub innych formatach
    • Tworzenie raportów włącznie z budżetem projektu

Rozpływ kabli i światłowodów

  • NetModeller umożliwia:

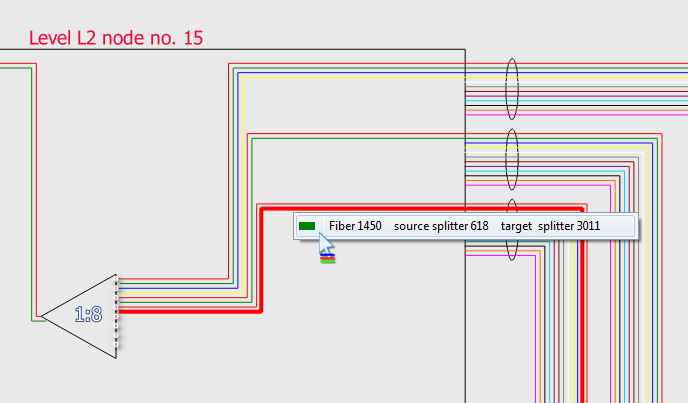

    • Automatycznie tworzenie kabli i rozpływu włókien w postaci rysunków lub tabel z danymi dla systemów informatycznych
    • Obsługę różnych kabli (w tym wracających) używając tej samej infrastruktury
    • Obsługę różnych typów konfiguracji muf (różne rozmiary muf w tej samej szafie/obudowie) jak również drugie włókno rezerwowe czy przechodzenie kabli obok mufy
  • Wszystkie dane są w formacie wektorowym i mogą być modyfikowane lub eksportowane do innych narzędzi GIS, CAD, systemów OSS (Inwentaryzacji sieci).
